Echographie / Photoacoustique

Principe

Echographie

Imagerie photoacoustique

L’échographie est une modalité utilisant le phénomène de réflexion des ondes ultrasonores qui sont des vibrations mécaniques provoquant des variations de pression dans les milieux traversés. L’échographie permet de visualiser principalement les tissus mous. Il est également possible de faire des images en 3 dimensions lorsque la sonde est fixée à un moteur pas-à-pas.

Lorsqu’un laser est utilisé sous forme d’impulsions lumineuses, l’énergie absorbée par les tissus biologiques produit un micro-échauffement du milieu, entraînant la production d’une onde de pression acoustique. Cette onde acoustique se propage et peut ensuite être enregistrée par un ensemble de capteurs ultrasonores.

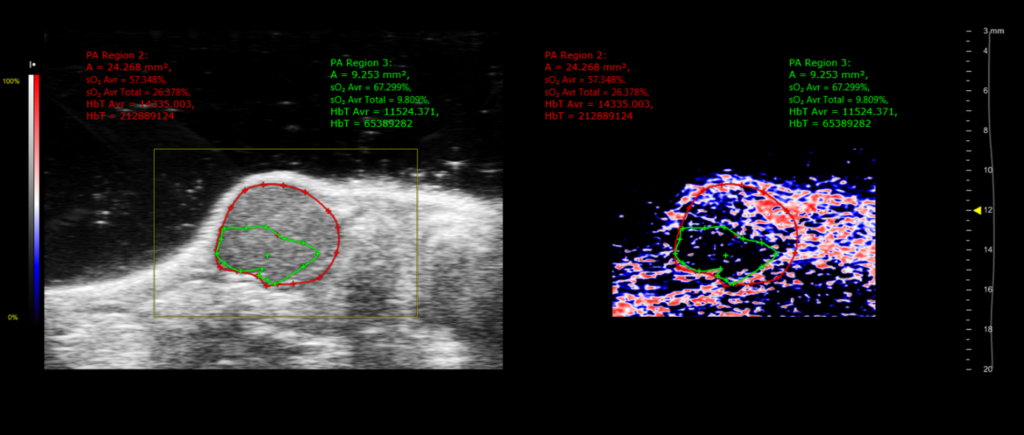

Imagerie échographique d’une coupe obtenue en B-Mode d’une tumeur mammaire (gauche) Imagerie photoacoustique de la saturation de l’hémoglobine en O2 de la même tumeur (droite). La zone contourée en vert correspond à une zone hypoxique.
© TAAM

Domaines d’application

Echographie

Imagerie photoacoustique

  • Imagerie anatomique des tissus mous (foie, rate, pancréas, reins)
  • Explorations des fonctions cardiaques
  • Exploration de la vascularisation (vaisseaux sanguins principaux ou au niveau des organes)
  • Suivi du développement tumoral (volumes tumoraux et apparition de métastases)
  • Induction de tumeur guidée par échographie
  • Echographie de contraste
  • Imagerie de l’hypoxie
  • Imagerie du drainage lymphatique
  • Imagerie de nanoparticule
  • Traitement des images par spectral unmixing

Equipement

1 Imageur Vevo LAZR (Visual Sonics Fujifilm)
